4069

WARNING

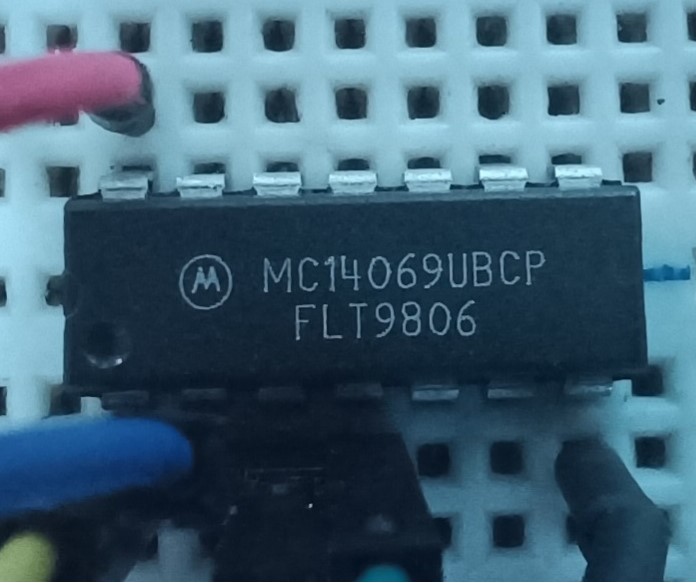

Le composant utilisé lors des montages est le mc14069ubcp de chez MOTOROLA (DATASHEET).

Description

Le 4069 est un composant qui comporte 6 portes logiques inversées.

Obligatoire

Le 4069 est obligatoire et doit être situé entre le HMI et l'Arduino.

L'utilisation du 4069 est obligatoire puisque le protocole de communication entre le HMI et l'Arduino n'est pas le même.

• HMI : UART RS-232
• Arduino : UART TTL

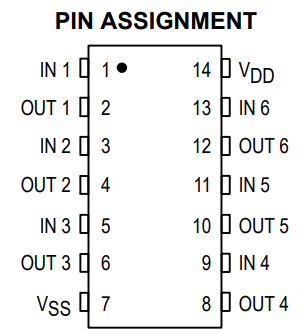

Images du 4069

Oscilloscope

Cette capture d'écran montre le résultat avant/après du 4069 lors du passage d'une trame venant du HMI

Lien utile

• DATASHEET

Image livre
