Installation du materiel

Communication entre l'afficheur STONE HMI, Arduino MEGA et action des casiers du B.R.A.S.

TIP

Il est important de respecter cette étape. Sauf si vous savez ce que vous faites.

Equipement :

Liste des équipements nécessaire pour le bon fonctionnement.

• Arduino Mega 2560 DATASHEET
• STONE HMI
• Porte logique inverseur - 4069
• Régulateur 12v -> 9v - L7809CV
• Imprimante thermique TTL - csn-a2
• Shield Arduino - ASMI1-19

Branchement

Ceci est le branchement entre les différents composants

Details

Pour avoir plus d'informations sur le 4069 vous pouvez alors simplement Cliquez ici

Arduino -> 4069

• [15] Arduino <- [2] 4069
• [14] Arduino -> [3] 4069
• [GND] Arduino -> [7] 4069
• [5V] Arduino -> [14] 4069

HMI -> 4069

Le STONE HMI est alimenté en 7.5 volt voir plus bas

• [DI] HMI <- [4] 4069
• [DO] HMI -> [1] 4069

HMI -> Arduino

• [GND] HMI - [GND] Arduino

Moteur -> Arduino

• A venir...

Imprimante -> Arduino

[5V] Imprimante -> [5V] Arduino [GND] Imprimante -> [GND] Arduino [TX] Imprimante -> [47] Arduino [RX] Imprimante -> [49] Arduino

Arduion -> LED

N'est plus à jours

L'installation d'une LED ne fonctionne plus depuis la version BETA du code.

Information pour <1.1.33-beta

L'installation d'une LED n'est pas obligatoire. Si une LED est placé, elle ne servira qu'à indiquer visuellement qu'une trame est reçu par l'arduino.

La valeur de la résistance pour la LED dépant du modèle utiliser. Mais il est courant d'utiliser une résistance de 220 Ohms.

• [2] ARDUINO -> LED

Rendu

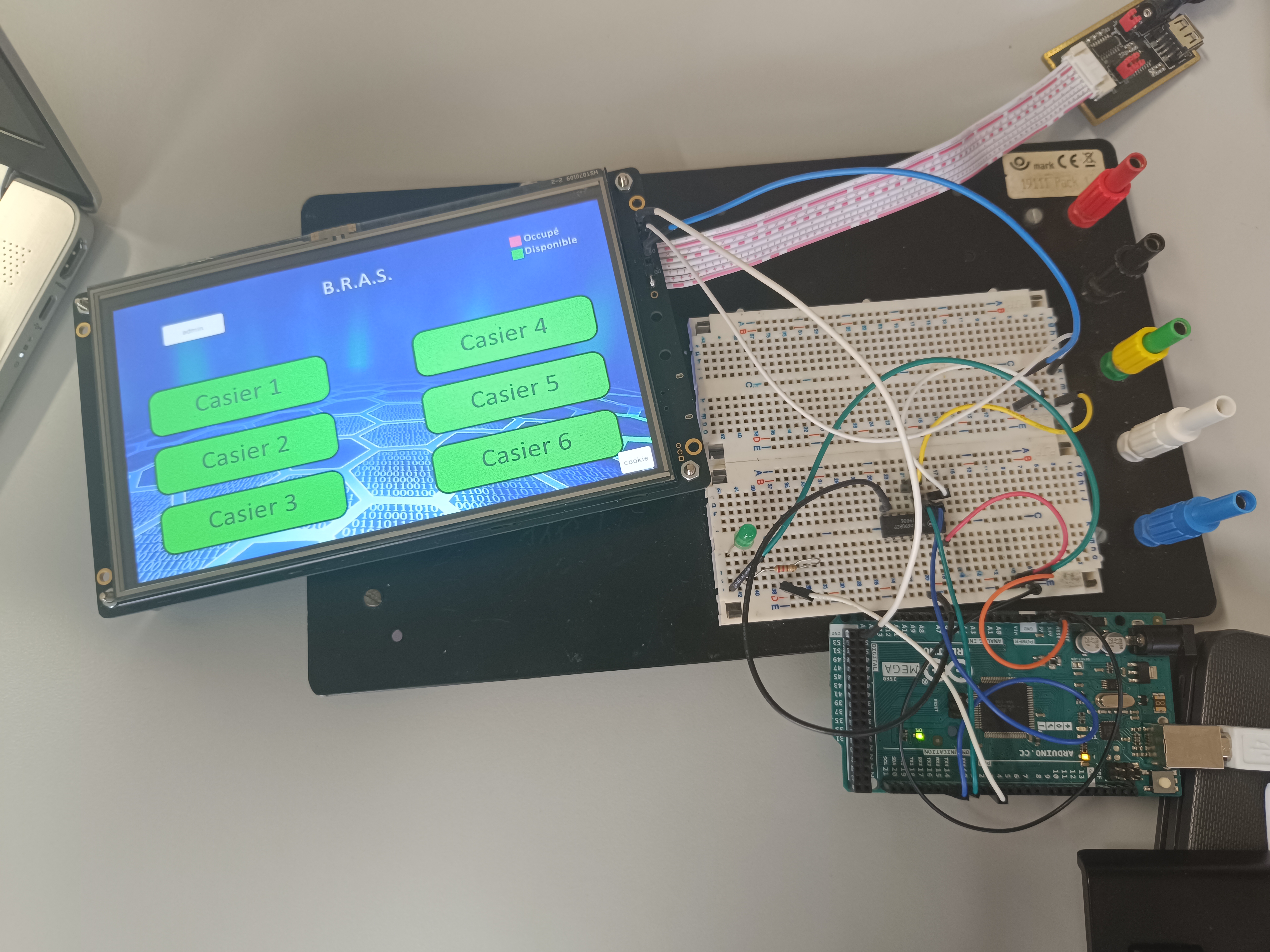

Rendu visuel

Branchement de l'arduino mega avec le HMI avec entre le 4069

Schéma de cablage complet

Schéma de connexion entre tous les composants. (Représentation global du Shield ASMI1-19)

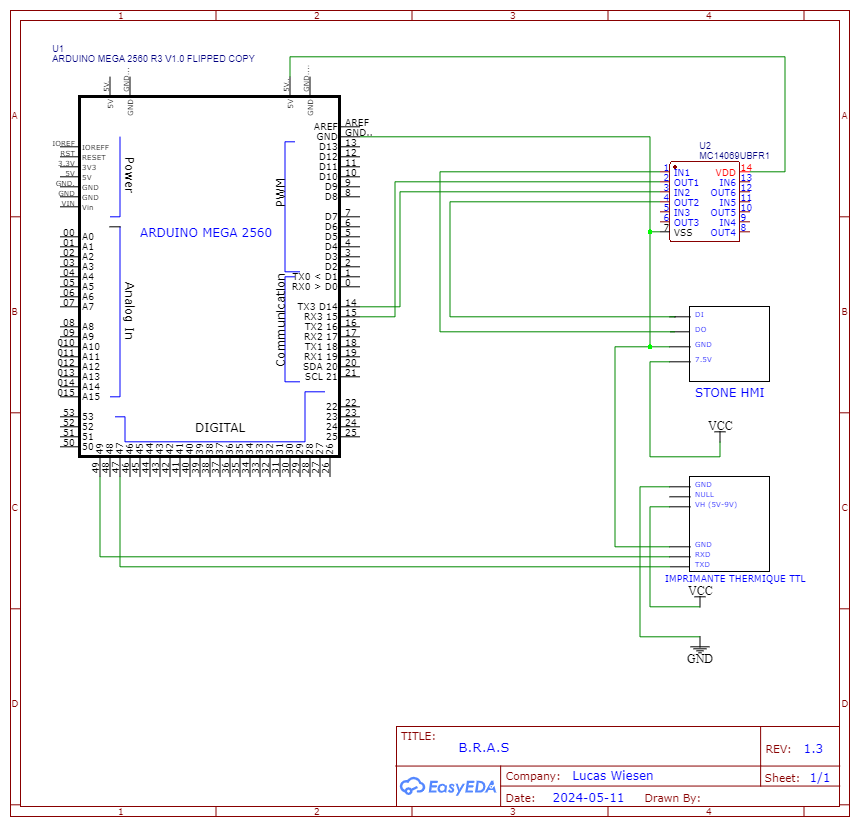

Schéma de cablage easyEDA

Schéma de cablager entre le STONE HMI, arduino, 4069, Imprimante
